雙主軸數控車床DKCK-ST80，相當于兩臺高精度數控車床配備全自動上下料裝置，具有占地空間小、零件無磕碰傷、節能高效等優勢。適用于汽車零部件等軸類，盤類，圈類零件生產
| Name 名稱 | Parameter參數 | Name 名稱 | Parameter 參數 |
|---|---|---|---|
| 最大回轉直徑? Max. rotating diameter |
?300mm | 車銑動力頭? Power head(turning & ? ?milling) |
Optional選配 |
| 最大夾持直徑? Max. clamping diameter |
?160mm | 主軸跳動? Spindle runout |
＜0.005mm |
| 可加工工件長度? Workpiece length |
120mm | 定位精度? Position precision |
＜0.005mm |
| X向行程? X axis stroke |
500mm | 重復定位精度? Repeat precision |
＜0.003mm |
| Z向行程? Z axis stroke |
250mm | 排刀架方柄刀座? Square tool holder |
20x20 |
| 主電機功率? Main motor output |
15KW | 排刀架圓孔刀座? Round tool holder |
?20 |
| 主軸最高轉速? Max. spindle speed |
3000～8000 RPM | 外形尺寸? Overall |
2900*1700*1900 |
| 數控系統? CNC system |
Siemens 808D/828D | 重量? Weight |
5.5T |

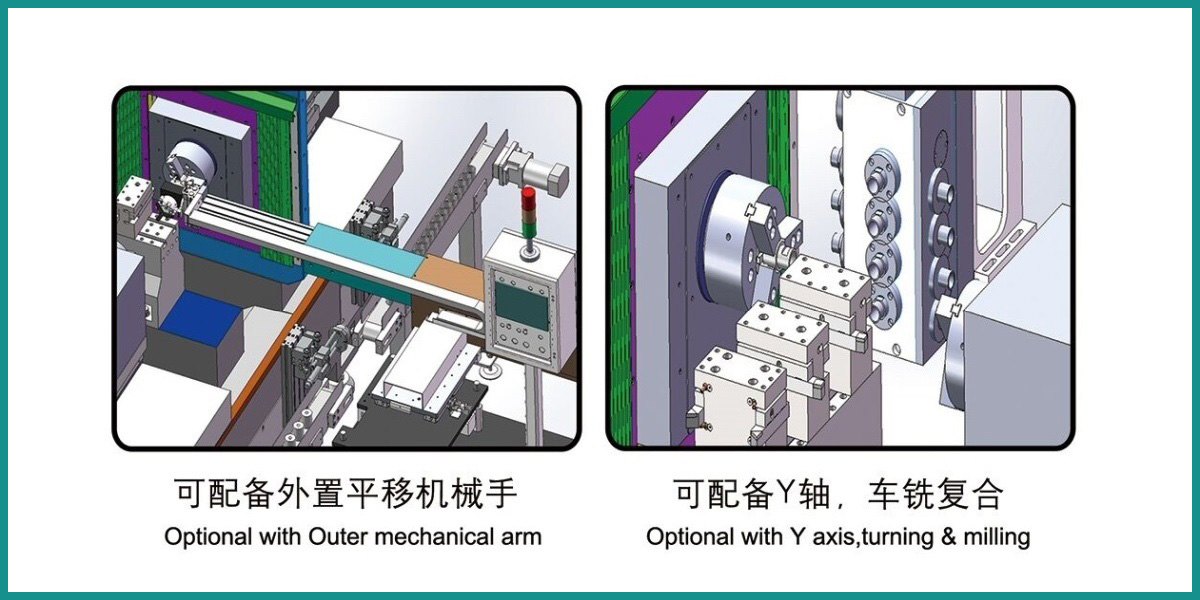

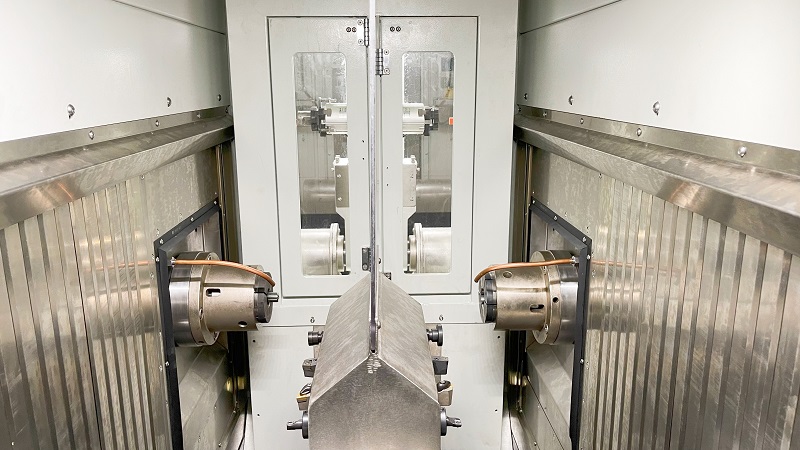

機床結構

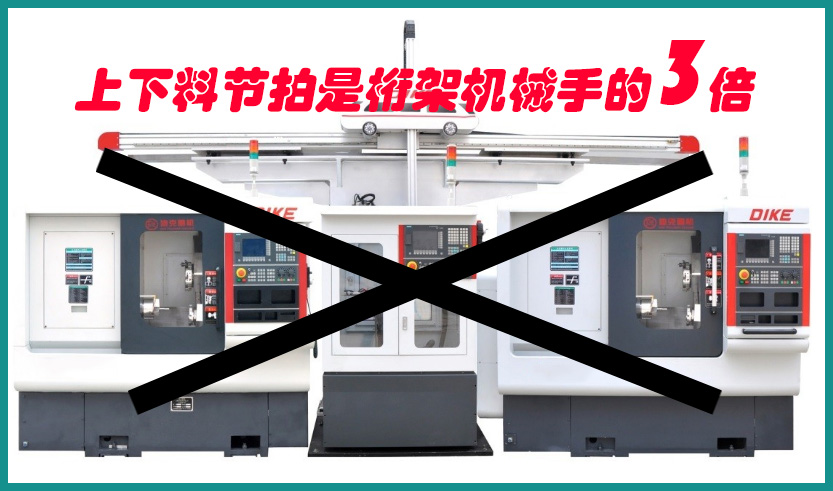

連線方案

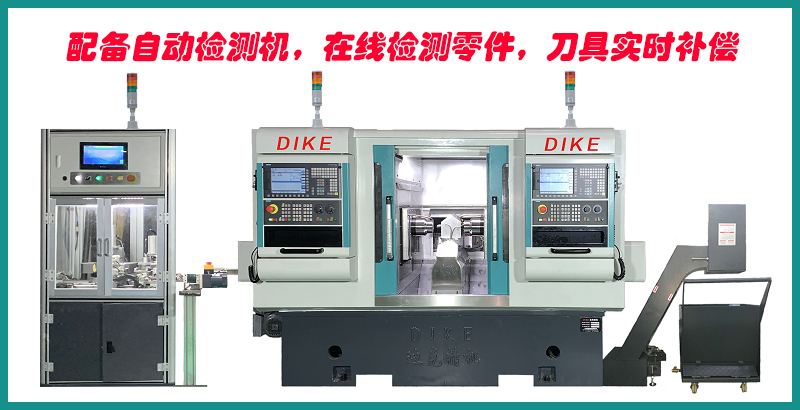

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 雙主軸配備自動檢測機，在線檢測零件，刀具實時補償
? ? ? ? ? ? ? ? ? Double spindle with automatic detector, online detection, tool real-time compensation
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

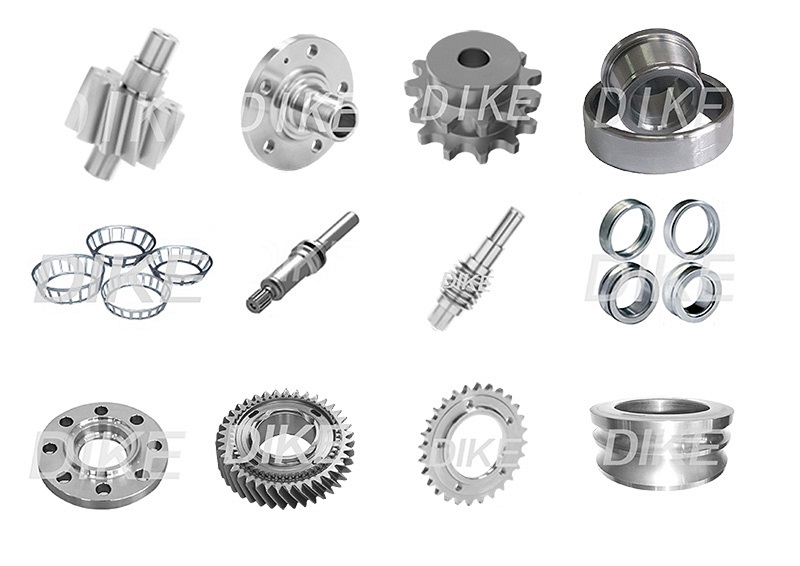

加工案例

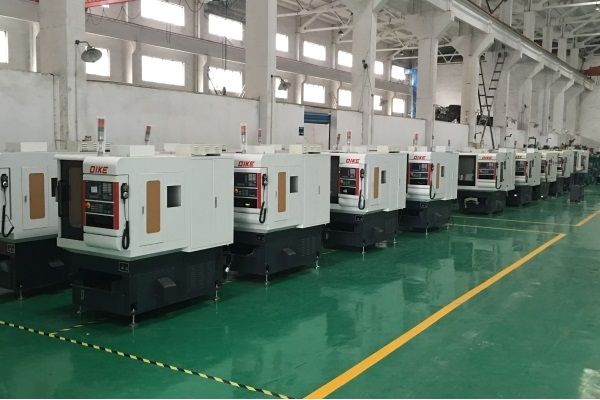

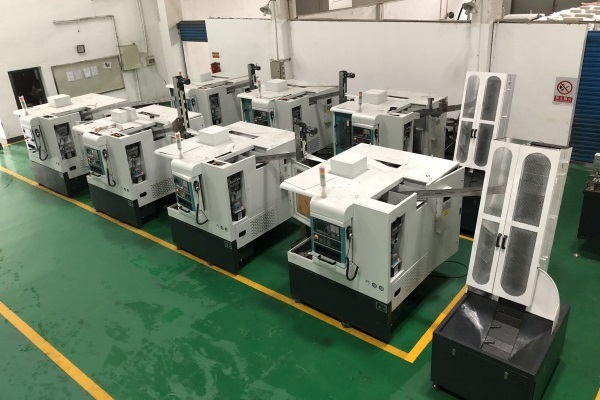

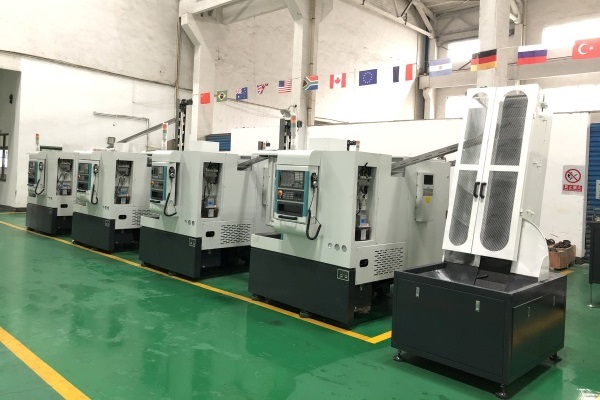

現場展示
